MDC-V 濕式除塵器

MDC-V系列旋流濕式除塵器是結合旋流濕式除塵和高效文丘里原理設計，用于處理高濃度粉塵，使含塵氣體與液體密切接觸，利用重力、慣性碰撞、攔截、擴散等作用捕集顆粒或使粒徑增大的裝置。可以有效地除去直徑為0.1～20μm的液態或固態粒子，亦能脫除氣態污染物。

易燃易爆粉塵治理

含濕氣粉塵治理

高溫易板結粉塵治理

熱處理油煙凈化

擠出造粒機廢氣治理

軋鋼車間油霧處理

021-68015579

在線咨詢

結構與原理

MDC-V型立式除塵器采用高效氣旋分離與二級旋流除霧技術，實現深度氣液分離。其風機頂置結構高度緊湊，顯著節省空間。集成一體化污水沉淀循環系統和智能排污功能，配合大孔徑免堵塞噴淋及可靠液位監 測，確保高效除塵、低維護和穩定運行，是空間利用要求高的理想選擇。

結構名稱

① 二級旋流深度除霧

② 可靠液位監測

③ 高效排泥與沉淀

④ 智能定時排污

⑤ 高效氣旋分離

⑥ 創新的文氏棒層設計

⑦ 高效循環免堵塞噴淋系統

⑧ 一體化污水沉淀循環系統

多種結構，更多選擇

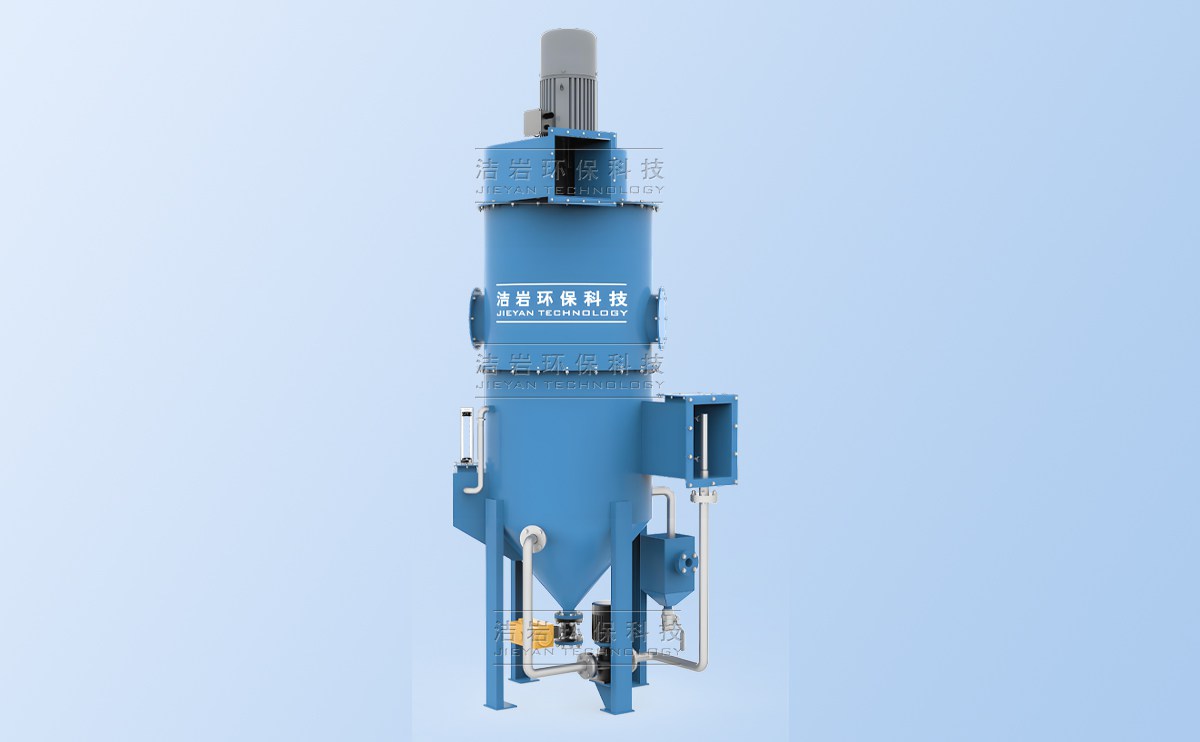

MDC-V系列自動沖渣型

V系列自動沖渣型可將水槽斗的沉淀的泥渣從水槽斗底部出口排出。泥渣通過管道系統輸送至最終的處理點。可連續沖渣，也可間斷沖渣。此類型除渣方式適用于化工或采石業物料輸送，粉碎除塵，篩選、采礦或采石轉運點等。

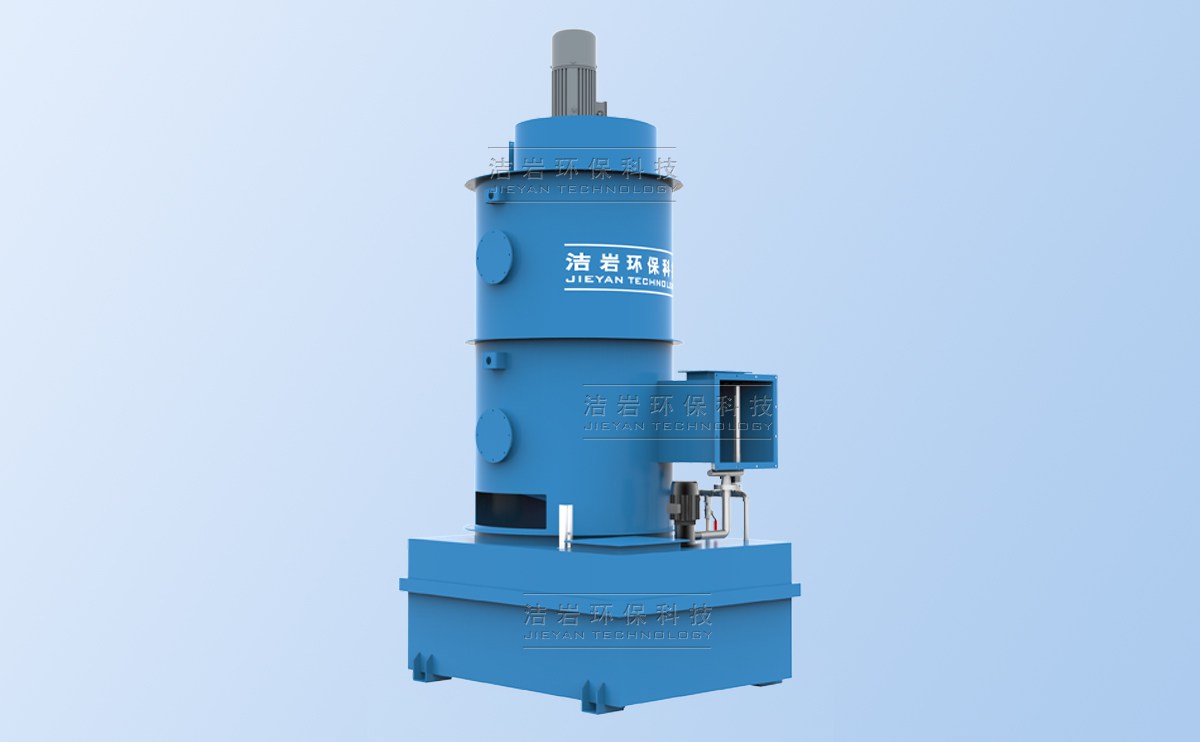

MDC-V系列手動出渣型

V系列手動出渣型可降低設備整體高度，降低初始成本。由于是手動除渣，此類型適合粉塵濃度較低的場合，如拋光、打磨、金屬加工、打包、分類、稱重及化工產品等的氣體排放。

MDC-V系列自動刮泥型

V系列自動刮泥型可減少手動除渣。對于中等或高濃度的含塵氣體，要求24小時連續運行的場合，或手動除渣不可行或成本高的場合，推薦采用此款設備。自動除渣經常用于鑄造、型砂輸送、噴砂、拋光、研磨、物料輸送、于燥劑或加工等的氣體排放。

優勢特點

文氏棒層高效結構

MDC系列內部增設文氏棒層，將進風均勻分割為多條較小文丘里通道。氣體勻速通過時壓力損失極低，同時多而小的通道充分強化文丘里效應，顯著提升除塵效率，實現了高效除塵與低空氣阻力的理想平衡。

雙重脫水除霧系統

第一重利用切向進風產生離心力，使較重含塵液滴下沉。第二重采用獨特雙層旋流裝置，有效隔離脫除的水霧與上升氣流，防止液滴二次夾帶，確保脫水除霧效率最大化。

頂置風機設計

風量低于4萬的型號采用風機頂置安裝，省去連接管道，節約占地面積。風機全壓超過3500Pa，能為絕大多數工況提供充足的負壓吸塵能力，安裝簡便且動力強勁。

除塵水循環系統

MDC-V系列實現除塵水循環使用。粉塵沉淀后由錐底排出，澄清水經304不銹鋼污水泵再次噴淋至喉口，無廢水外排。專用污水泵耐顆粒磨損，運行穩定可靠。

自動排污功能

采用V型結構鍍鉻304不銹鋼閥芯，耐磨抗卡。氣動執行器實現快開快閉，強力沖刷沉淀，排水量少且周期靈活可調，有效減輕后端污水處理壓力。

自動補水系統

支持手動與自動雙模式補水。管路配備過濾器，防止雜質堵塞；電磁閥控制精準可靠，確保系統持續獲得水源供應，維持穩定運行。

可靠水位檢測

可選電極式或浮球式液位計，實現低水位自動補水與缺水報警停機。浮球式開關不與液體接觸，不受顆粒物與酸堿度影響，穩定耐用，使用壽命長。

優異防腐涂裝

設備經機械沖砂達SA2.5標準，噴涂環氧富鋅底漆、云鐵中間漆與聚氨酯面漆，總漆膜厚度≥200μm，具有卓越的防腐蝕及耐候性能，適應苛刻環境。

自動化PLC控制

集成PLC與觸摸屏，可便捷設置排污、補水等參數。支持以太網通訊，輕松對接用戶現有控制系統，實現遠程監控與智能化管理。>

可選配件

高效空氣過濾器 (HEPA)

粉塵預處理裝置

技術參數

型號	設計風量(m3/H)	全壓(Pa)	風機功率(KW)	循環泵流量(m3/h)	循環泵功率(KW)	補水口規格
V 85	7000-8000	3000-3500	11	8m3/h	0.75kw	DN25
V105	9000-12000	3000-3500	15	12m3/h	0.75kw	DN25
V 115	12000-14000	3000-3500	18.5	14m3/h	1.5kw	DN25
V 125	14000-17000	3000-3500	22	17m3/h	1.5kw	DN32
V 140	18000-22000	3000-3500	30	22m3/h	1.5kw	DN32
V 160	22000-28000	3000-3500	37	28m3/h	2.2kw	DN40
V 170	28000-32000	3000-3500	45	32m3/h	2.2kw	DN40
V 190	33000-39000	3000-3500	55	40m3/h	3kw	DN40
V 210	40000-50000	/	/	50m3/h	3kw	DN50
V 230	50000-60000	/	/	60m3/h	4kw	DN50
V 250	60000-70000	/	/	60m3/h	4kw	DN50
V 265	70000-80000	/	/	60m3/h	4kw	DN50
V 285	80000-90000	/	/	90m3/h	5.5kw	DN50

① 上述技術參數中的型號、數據、功能、性能、規格參數等僅供參考，上海潔巖有可能對上述內容進行改進，具體信息請參照產品實物、產品說明書。
② 排放濃度會受使用工況、粉塵特性、入口濃度影響，具體情況依據上海潔巖提供的技術方案、技術協議上的數據為準。
