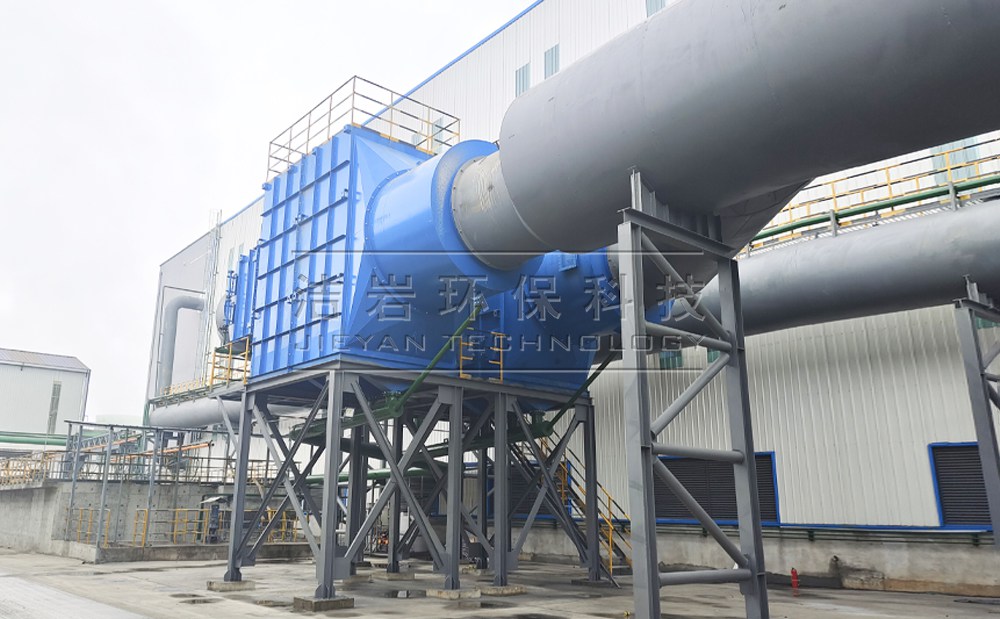

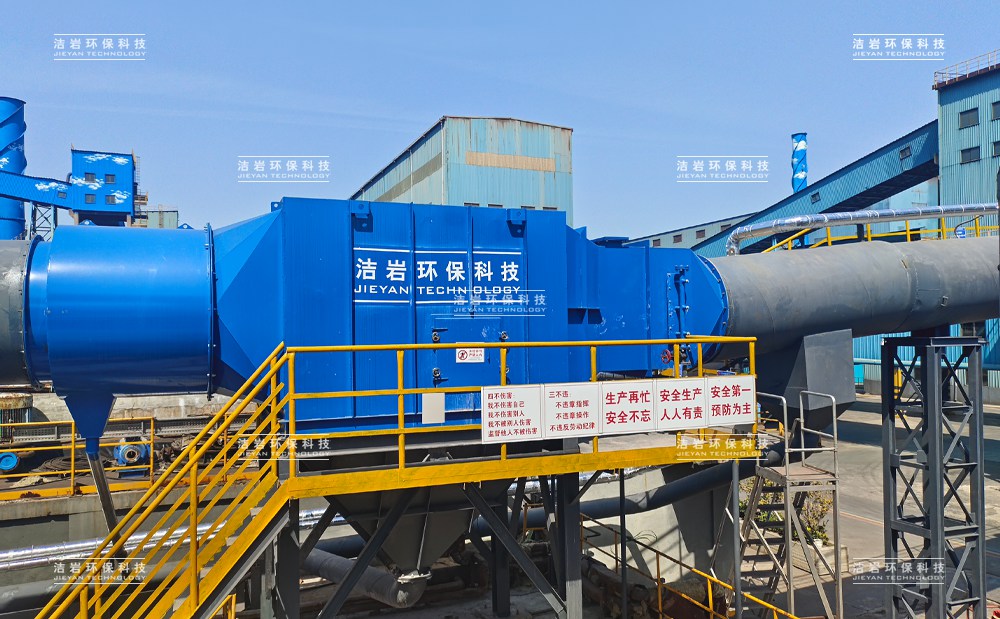

MDC-L 濕式除塵器
MDC系列L型大型化除塵器專為處理超大風量氣體而設計，單臺設備最高處理風量可達30萬立方米/小時，適用于大型工業生產場景。該設備采用三級高效除結構:一級折板除霧實現初步分離并均布氣流;二級折流板除攔截絕大部分含塵霧滴;三級旋流深度除霧則利用強離心力完成最終深度凈化，確保排放達標。L型除塵器具備靈活進出風布置方式，可根據現場條件采用側進側出形式，簡化管道布局，降低投資成本。配備大孔徑免堵塞噴淋噴頭，保障長期穩定運行。同時支持多臺并聯運行，提供模塊化擴展能力，滿足不斷增長的風量處理需求，是大型工程項目中理想的高效除塵解決方案。
燒結混料機濕法除塵
鋼渣處理濕法除塵
生石灰消化器濕法除塵
梭式布料小車濕法除塵
球團造粒機濕法除塵
烘干機濕法除塵
結構與原理
MDC系列濕式文丘里除塵器突破傳統設計，舍棄易導致阻力劇增的急縮喉口結構。在內部增設文氏棒層，將通道均勻劃分為多條微小文丘里通道。含塵氣體勻速進入時無明顯壓力損失，進入微通道后，受文氏棒引導形成 “收縮 - 喉口 - 擴張”流場，擴張段與噴淋水霧劇烈混合，水霧包裹粉塵并團聚，攜塵液滴與洗滌后廢氣切向進入下游離心分離結構；離開喉管后，氣流進入除塵器腔體，含塵氣流從筒體下部導入，因氣流路徑特殊形成強烈水漩渦，含塵液滴在重力沉降、離心分離、擋板攔截的協同作用下被徹底捕集，實現粉塵與氣體的分離；經除塵凈化后的潔凈氣體，由除塵器頂部出口排出系統；洗滌水在收集區域通過沉淀作用實現污染物分離，底部沉淀物可通過多種方式集中收集清理。
結構名稱
① 三級旋流深度除霧
② 創新的文氏棒層設計
③ 免堵塞嘖淋設計
④ 靈活進出風布置
⑤ 二級折流板除霧
⑥ 一級折板除霧
⑦ 超大處理能力
多種結構，更多選擇
優勢特點
文氏棒層高效結構
MDC系列內部增設文氏棒層，將進風均勻分割為多條較小文丘里通道。氣體勻速通過時壓力損失極低，同時多而小的通道充分強化文丘里效應，顯著提升除塵效率，實現了高效除塵與低空氣阻力的理想平衡。
雙重高效脫水除霧
采用兩級脫水設計：第一級，混合氣流經均風板均勻分布后，通過折流板實現初步氣液分離；第二級采用雙層旋流結構，有效隔離水霧與空氣，防止液滴二次夾帶，確保最終脫水除霧效率最大化。
模塊化超大風量
MDC-L系列單體風量高達30萬m3/h，并采用模塊化箱體設計，支持雙機并聯，系統最大風量可達60萬m3/h。該設計靈活滿足超高風量需求，適用于大型工業除塵場景。
堅固耐用箱體結構
箱體采用加厚設計與精工制造，結構牢固。可選碳鋼、304或316不銹鋼等材質，適應多種腐蝕環境。所有焊縫經嚴格滲漏測試，確保出廠零泄漏，保障設備長久穩定運行。
優異防腐涂裝工藝
所有設備涂裝前經機械沖砂處理，表面達SA2.5標準。噴涂環氧富鋅底漆、云鐵中間漆與聚氨酯面漆，漆膜總厚度≥200μm，賦予設備卓越的防腐及耐候性能，延長使用壽命。
技術參數
| 型號 | 風量(m3/H) | 設備阻力(Pa) | 循環水量(m3/H) | 除塵器入口尺寸 | 除塵器出口尺寸 | 進水口規格 | 排水口規格 | 外形尺寸L*W*H(mm) |
| L 25 | 77500-97500 | ≤1800 Pa | 75-125 | Ф1220 | Ф1220 | DN100 | DN200 | 4770*3170*6760 |
| L 30 | 93000-117000 | ≤1800 Pa | 90-150 | Ф1320 | Ф1320 | DN125 | DN200 | 5100*3170*7160 |
| L 35 | 108500-136500 | ≤1800 Pa | 105-175 | Ф1420 | Ф1420 | DN150 | DN200 | 5900*3170*7460 |
| L 40 | 124000-156000 | ≤1800 Pa | 120-200 | Ф1520 | Ф1520 | DN150 | DN250 | 6600*3170*7960 |
| L 45 | 139500-175500 | ≤1800 Pa | 135-225 | Ф1620 | Ф1620 | DN150 | DN250 | 7200*3170*7960 |
| L 50 | 155000-195000 | ≤1800 Pa | 150-250 | Ф1720 | Ф1720 | DN200 | DN250 | 7700*3170*7960 |
| L 55 | 170500-214500 | ≤1800 Pa | 165-275 | Ф1820 | Ф1820 | DN200 | DN300 | 8300*3170*7960 |
| L 60 | 186000-234000 | ≤1800 Pa | 180-300 | Ф1920 | Ф1920 | DN200 | DN300 | 8685*3170*7960 |
| L 65 | 201500-253500 | ≤1800 Pa | 195-325 | Ф2020 | Ф1420*2 | DN200 | DN300 | 9300*3170*7960 |
| L 70 | 217000-273000 | ≤1800 Pa | 210-350 | Ф2120 | Ф1520*2 | DN200 | DN300 | 9800*3170*7960 |
| L 75 | 232500-292500 | ≤1800 Pa | 225-375 | Ф2220 | Ф1520*2 | DN200 | DN350 | 10135*3170*7960 |
| L 80 | 248000-312000 | ≤1800 Pa | 240-400 | Ф2220 | Ф1620*2 | DN200 | DN350 | 10900*3170*7960 |
*上述技術參數為理論參考數據，不同工況不同物料，理論通過量也會不同，請以銷售經理提供的技術方案或技術協議參數為準。
