HDC系列濕式除塵器

HDC系列濕式除塵器廣泛應用于礦山、冶金、建材、鑄造及耐火材料等行業 ，適宜于凈化無腐性的、溫度不大于300攝氏度的含塵氣體，特別適合凈化處理粉塵濃度高、濕度大的含塵氣體。對于凈化有一定粘性的粉塵和非親水性粉塵，亦能達到良好的效果。

易燃易爆粉塵治理

含濕氣粉塵治理

高溫易板結粉塵治理

鋁鎂合金拋光粉塵治理

燒結混料機濕法除塵

鋼渣處理除濕法除塵

021-68015579

在線咨詢

結構與原理

HDC系列濕式除塵器是利用離心力作用使水和含塵氣體充分混合后，排除潔凈空氣。含塵氣流通過一個局部浸沒在水中的靜止葉輪片時會產生水幕，而灰塵在通過此水幕時被清除。在葉片底部有一專門設計的槽型口，用來補充額外的水到葉輪片開口的最窄的部位。通過槽型口向上流動的水增加了灰塵與水的相互作用，從而提高了收塵效率。氣流方向的快速改變產生的離心力使粉塵穿過水幕時被永久捕捉。潔凈空氣中攜帶的水分通過特別設計的除霧擋板去除。水槽內的水反復使用，由氣流產生的水幕形成后，不再需要水泵或噴嘴。補水接頭始終補充少量的清水，以補償由于蒸發或除泥渣時帶走的水。簡而言之，HDC濕式除塵器在同一空間內，把水浴和噴淋兩種形式完美地合二為一，最終達到更高的除塵效率！

結構名稱

① 含塵空氣入口

② 折流板除霧器

③ 葉輪片

④ 擋板式除塵器

多種結構，更多選擇

HDC-B型手動除渣

B 型濕式除塵器可降低設備整體高度，降低初始成本。由于是手動除渣，此類型適合粉塵濃度較低的場合，如拋光、打磨、金屬加工、打包、分類、稱重及化工產品等的氣體排放。

對于只有單邊葉輪片的，水槽斗一側板是傾斜的，便于除渣。如果是雙邊葉輪片，通常在手動除渣前需要排干水槽斗中的水。檢修門的位置和內部的凈空使內部泥渣可以方便的鏟到渣箱或泥渣輸送帶上。

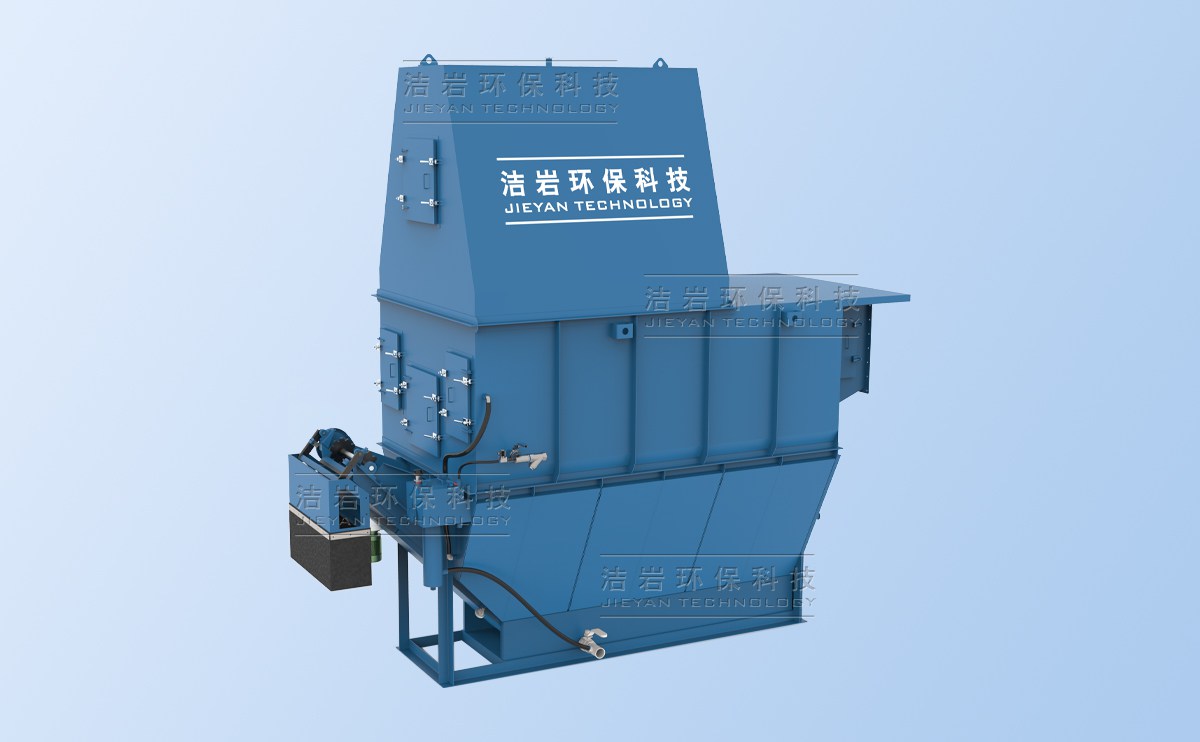

HDC-C型自動除渣

C型濕式除塵器可減少手動除渣。對于中等或高濃度的含塵氣體，要求24小時連續運行的場合，或手動除渣不可行或成本高的場合，推薦采用此類型除渣方式。C型自動除渣經常用于鑄造、型砂輸送、噴砂、拋光、研磨、物料輸送、干燥劑或加工等的氣體排放。

水槽斗的側壁比較陡，可將物料堆積降到低程度，而除渣器能自動清理收集的泥渣。泥渣器由一臺小功率的齒輪馬達驅動，可適用于高強度工作。鏈輪和鏈條由耐磨材料制成。鏈條轉速較低，約0.6m/min，同時較陡的輸送帶確保泥渣在排出時有效脫水。清洗水得以保留，補水降到低。

HDC-D型沖洗除渣

D型濕式除塵器可將水槽斗的沉淀的泥渣從水槽斗底部出口排出。泥渣通過管道系統輸送至最終的處理點。可連續沖渣，也可間斷沖渣。此類型除渣方式適用于化工或采石業物料輸送，粉碎除塵，篩選、采礦或采石轉運點等。

為了保證濕式除塵器正常運行，必須保證有連續恒定的補水和排水。

優勢特點

高效S型流道設計

HDC系列采用經流體動力學仿真優化的S型彎道，結合多年實踐經驗，實現最佳曲線結構。該設計在保障極高粉塵與空氣分離效率的同時，維持系統空氣阻力處于極低水平，確保運行經濟高效。

高效低阻除霧裝置

配備超大箱體與低于1.5米/秒的除霧區風速，有效提升除霧效率。三層弧形擋板設計兼顧流體特性，脫水率高、阻力小，全程無絲網與折板，徹底杜絕堵塞隱患。

可靠水位檢測系統

支持電極式與浮球式液位計，具備聯鎖控制功能，實現自動補水與缺水保護。浮球式液位計不與液體接觸，抗顆粒板結與酸堿腐蝕，穩定耐用，壽命更長。

全自動智能補水系統

具備手動與自動雙模式，管路內置過濾器，有效攔截雜質，防止控制閥堵塞。電磁閥控制精準可靠，確保系統持續穩定運行。

堅固耐用箱體結構

箱體加厚制造，材質可選碳鋼、304或316不銹鋼，適應多種工況。所有焊縫經嚴格滲漏檢測，確保出廠零泄漏，持久可靠。

優異防腐涂裝工藝

設備經機械沖砂處理達SA2.5標準，噴涂環氧富鋅底漆、云鐵中間漆與聚氨酯面漆，漆膜厚度≥200μm，具備卓越防腐蝕與耐候性能。

耐磨V型排污閥門

閥芯為V型結構，304不銹鋼鍍鉻處理，抗顆粒磨損，無卡滯風險。氣動執行器實現快開快閉，強力沖刷沉淀，排污周期與時長可調，減輕污水處理負擔。

重型耐用刮泥系統

采用K系列重載減速機與彎板鏈條，結構堅固。出口設自重擦泥器，避免污泥回帶；底部柔性橡膠條保護箱體，水下傳動部件免維護周期達36個月。

可選配件

可選污泥檢測計

氫氣濃度檢測儀

PH檢測儀

技術參數

設備型號	處理風量(m3/h)	功率	壓損(Pa)	凈化效率(%)	噪音(dB)
HDC-1.5	2520-3034	4-5.5	1643-1892	99	75
HDC-2.5	4200-5040	5.5-7.5	1494-1743	99	75
HDC-4	6720-8064	7.5-11	1494-1743	99	80
HDC-6	10080-12096	11-18.5	1494-1743	99	80
HDC-8	13440-16128	18.5-22	1494-1743	99	80
HDC-12	20160-24196	22-37	1494-1743	99	90
HDC-16	26880-32256	37-45	1494-1743	99	90
HDC-20	33600-40320	45-55	1494-1743	99	90
HDC-24	40320-48384	45-55	1494-1743	99	90
HDC-28	47040-56448	55-75	1494-1743	99	90
HDC-32	53760-64512	55-75	1494-1743	99	90
HDC-36	60480-72576	90-110	1494-1743	99	90
HDC-40	67200-80640	90-110	1494-1743	99	90
HDC-44	73920-88704	110-132	1494-1743	99	90
HDC-48	80640-96768	132-160	1494-1743	99	90
HDC-56	95200-114240	160-200	1494-1743	99	90
HDC-64	108800-130560	185-250	1494-1743	99	90
HDC-72	122400-146880	200-280	1494-1743	99	90
HDC-80	136000-163200	250-355	1494-1743	99	90
HDC-96	163100-195840	280-400	1494-1743	99	90
HDC-108	183600-220320	C/F	1494-1743	99	90
HDC-120	204000-244200	C/F	1494-1743	99	90
HDC-132	224420-269280	C/F	1494-1743	99	90
HDC-144	244800-593760	C/F	1494-1743	99	90
HDC-160	272000-326400	C/F	1494-1743	99	90
HDC-176	290200-359040	C/F	1494-1743	99	90
HDC-192	326400-391680	C/F	1494-1743	99	90
