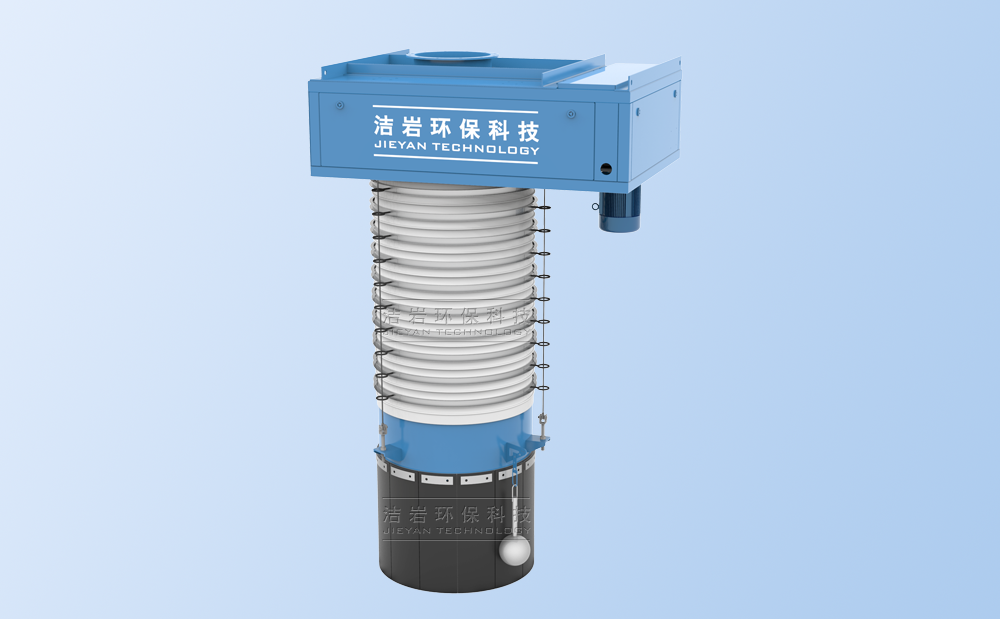

TC系列-伸縮溜筒-散裝機

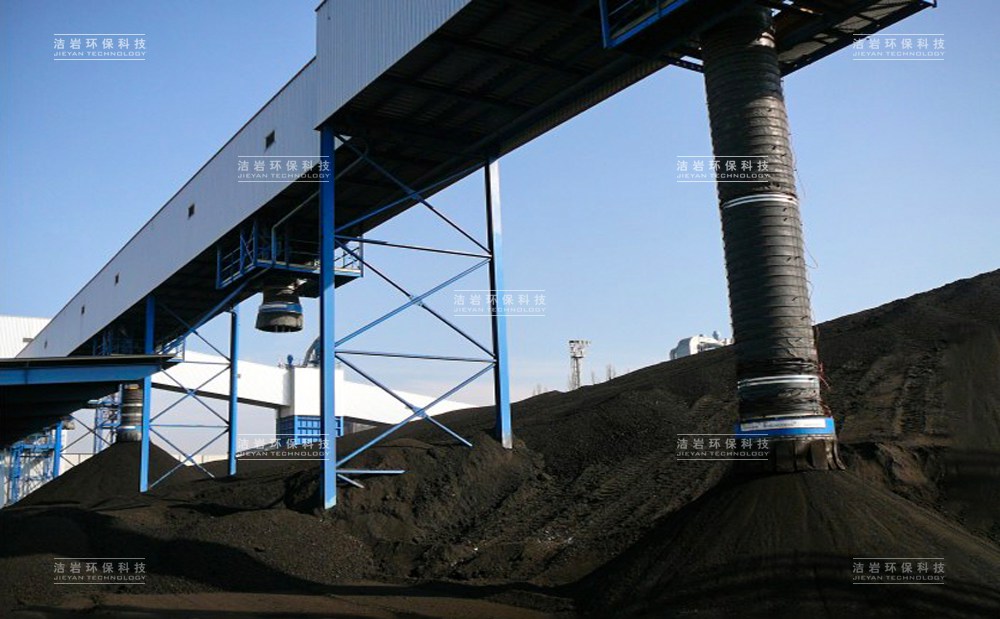

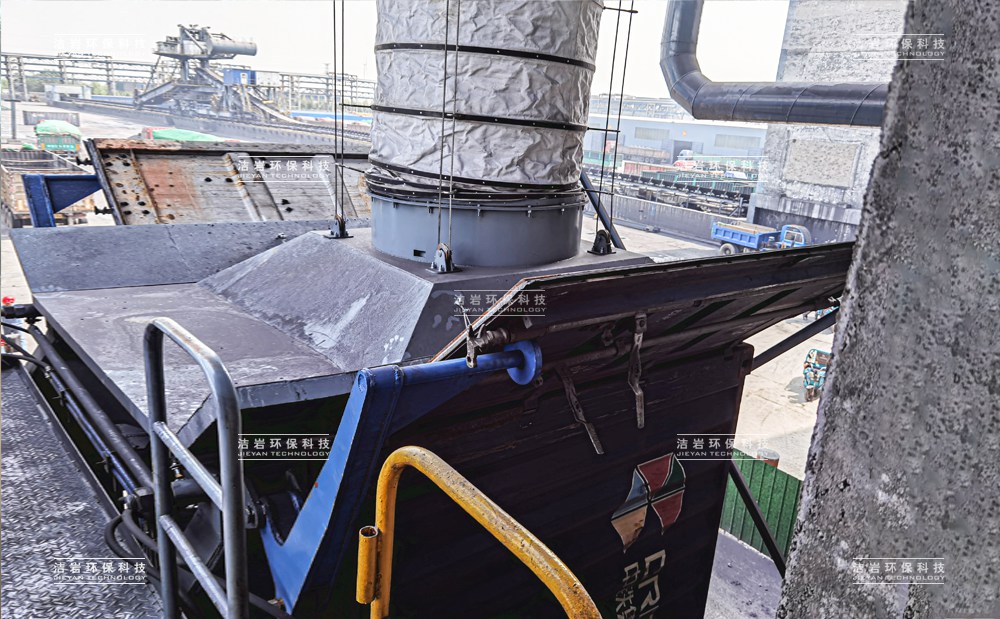

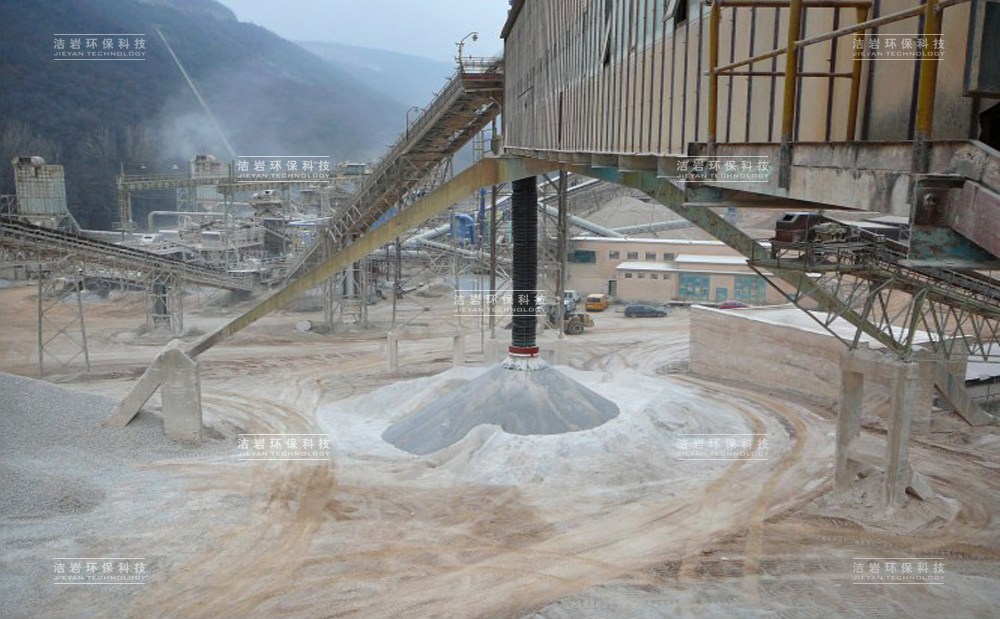

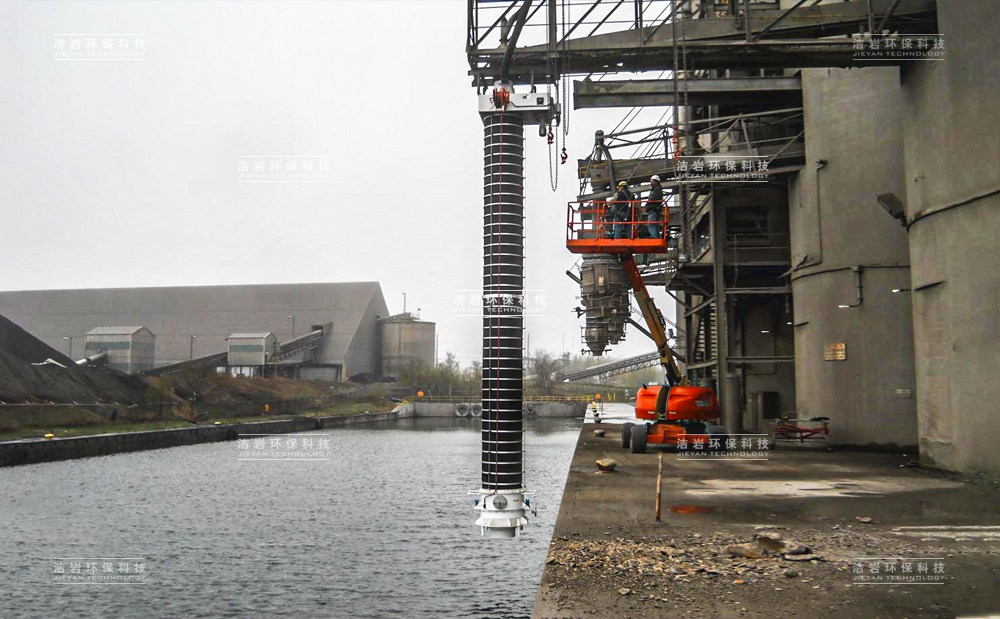

伸縮溜筒也被稱作散裝機、伸縮溜管、伸縮節，是專為散料裝卸設計研發，主要解決粉料裝卸過程中的粉塵散逸難題。TC系列伸縮溜筒是我公司結合國外先進技術，在散裝物料裝卸過程中多年的粉塵治理經驗，針對中國市場，尤其是近年愈來愈嚴的環保要求，而研發的一款全新的高科技智能散料裝卸設備，該設備配備智能感應系統，?體化智能伸縮控制系統，可以根據現場物料堆料高度自動調節溜筒長度，對裝卸料過程中產生的粉塵形成閉環處理，完美解決了目前高空拋料及粉料裝卸過程中的粉塵治理難題，被廣泛應用于港口、碼頭、料庫、灰庫等場合散裝物料的裝卸作業。適用多種粉料散料裝卸場景：煤炭裝船卸船，建筑石料港口碼頭裝車裝船，建筑石料高空拋料，港口碼頭裝車，集裝箱粉料裝車。
【行程區間】：4000～21000mm
【卸料能力】：560～4000m3/H
【適用物料】：礦石、骨料、糧食、煤炭

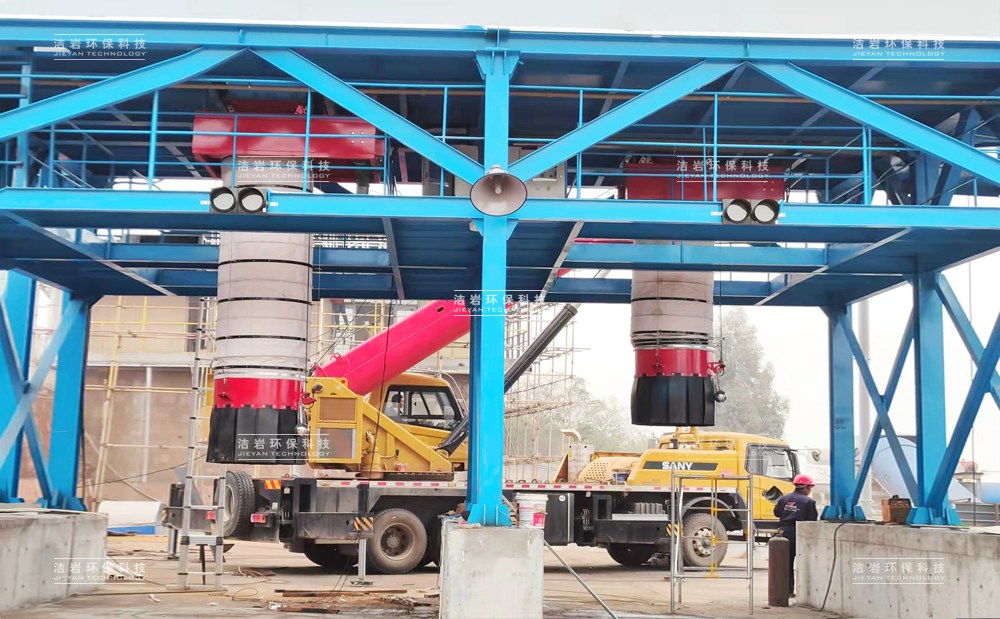

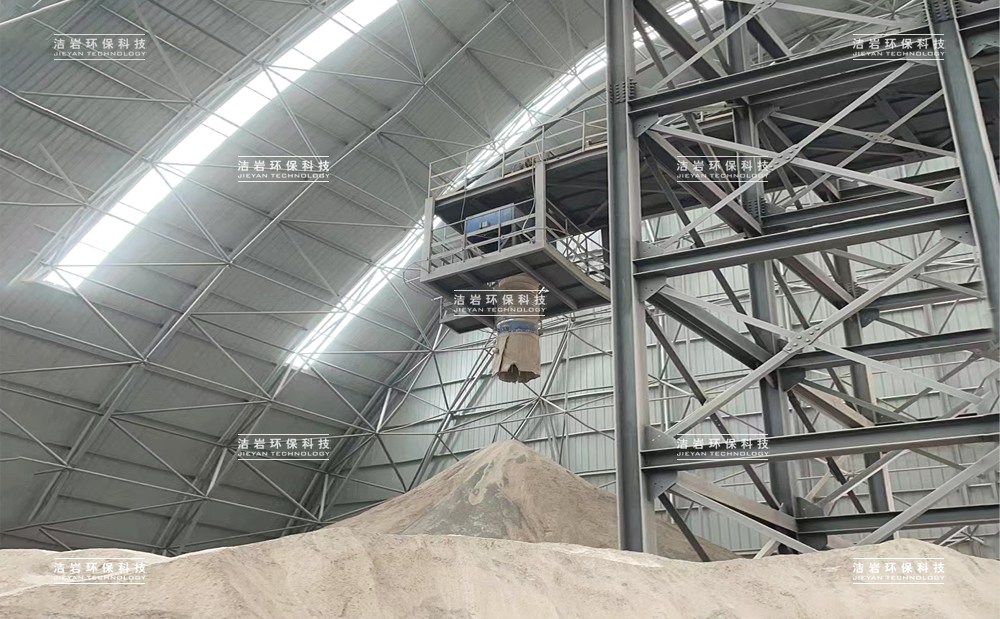

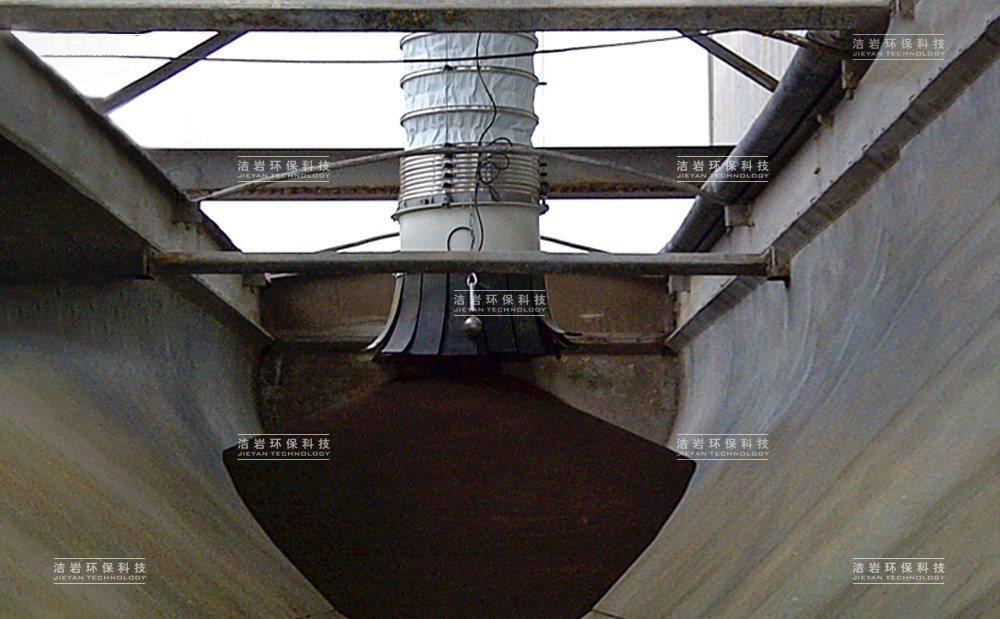

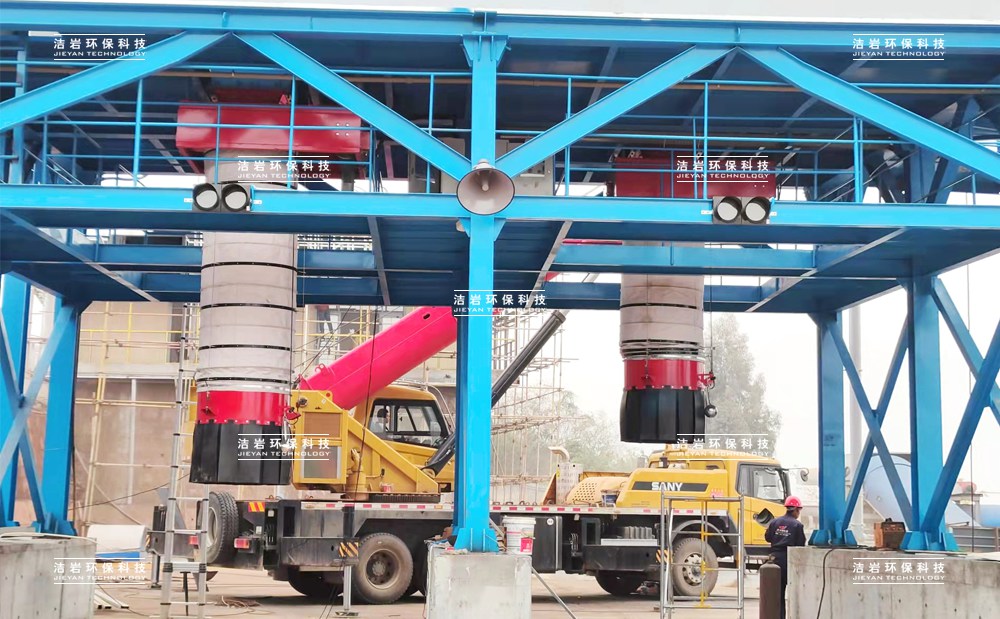

【適用場景】：散料裝車、散料裝船、料庫高空拋料
匠心底蘊，細節皆顯專業修為
最長展開長度20米，滿足絕大部分堆料和裝船作業
采用三繩起升形式，伸縮運行平穩；配備K系列減速機，傳動效率高，承載能力強；絞盤經精密加工，有效降低鋼絲繩磨損，延長使用壽命
標配上下限位、松繩及料位檢測開關，實時監測溜筒狀態，避免誤操作引發的設備損壞；料位開關支持阻旋、傾斜、音叉、振動等多種類型
系統依據料位信號自動調節溜筒高度，確保防塵裙邊始終緊貼料堆，顯著抑制粉塵外溢，在減少污染的同時大幅降低勞動強度
可選用直筒或錐筒結構，材質包括355B、NM400、304及316L等多種選項
具備優異的耐磨與耐候性，提供滌綸、PVC、海帕龍等材質可選
滿足不同工況安全標準
可選配件

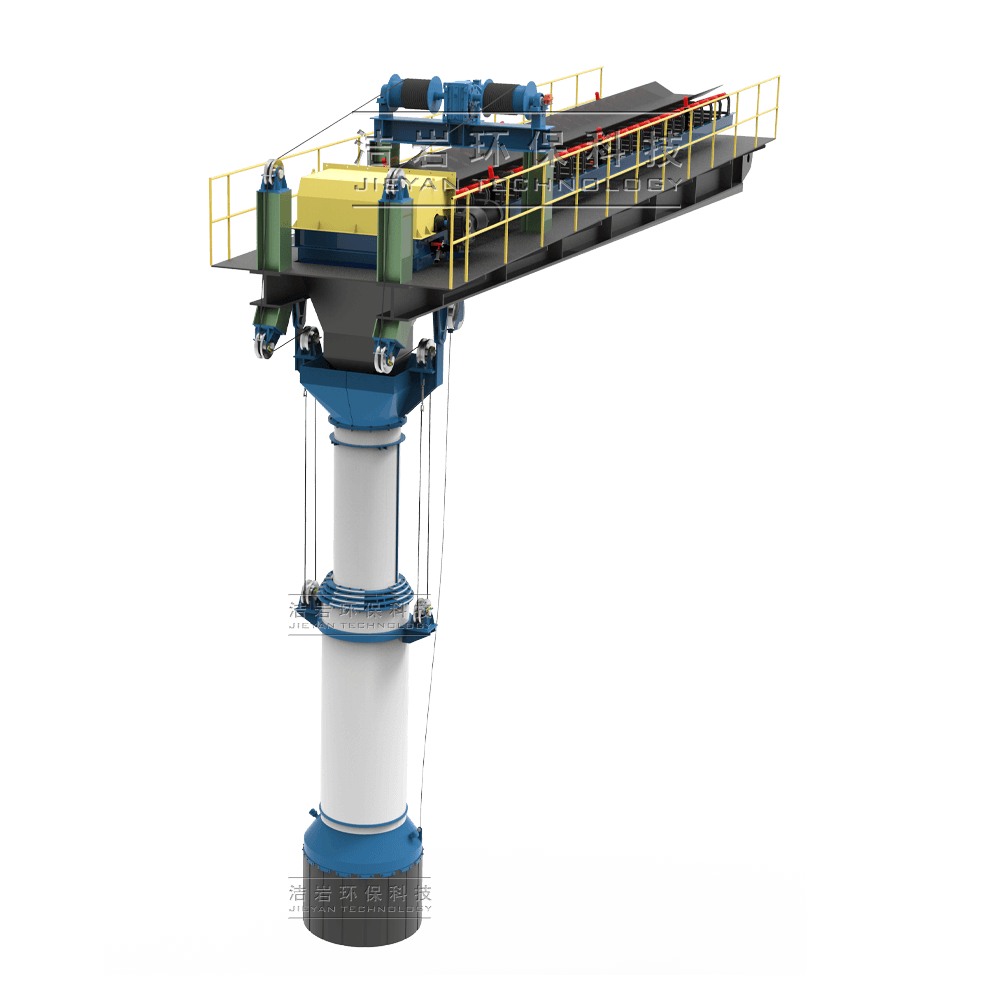

可旋轉收料斗
針對來料皮帶機需進行俯仰操作的工況，可加裝可旋轉收料斗。該收料斗上部與皮帶機出料口固接，下部與溜筒上機架采用鉸接結構。這一設計使溜筒在任何俯仰角度下均可保持垂直狀態，確保溜筒上下伸縮運行不受影響
抑塵料斗
抑塵料斗可加裝在TC系列溜筒底部，料斗彈簧預緊力使料斗與中心錐緊密閉合，當物料流入料斗后，隨著物料堆積，重力推開料斗形成穩定間隙，既能保障物料以柱狀穩定下落，也能防止額外空氣從料斗內部溢出，獨特的中心錐結構引導物料行程穩定致密的料柱，從而從源頭上削減90%以上的揚塵

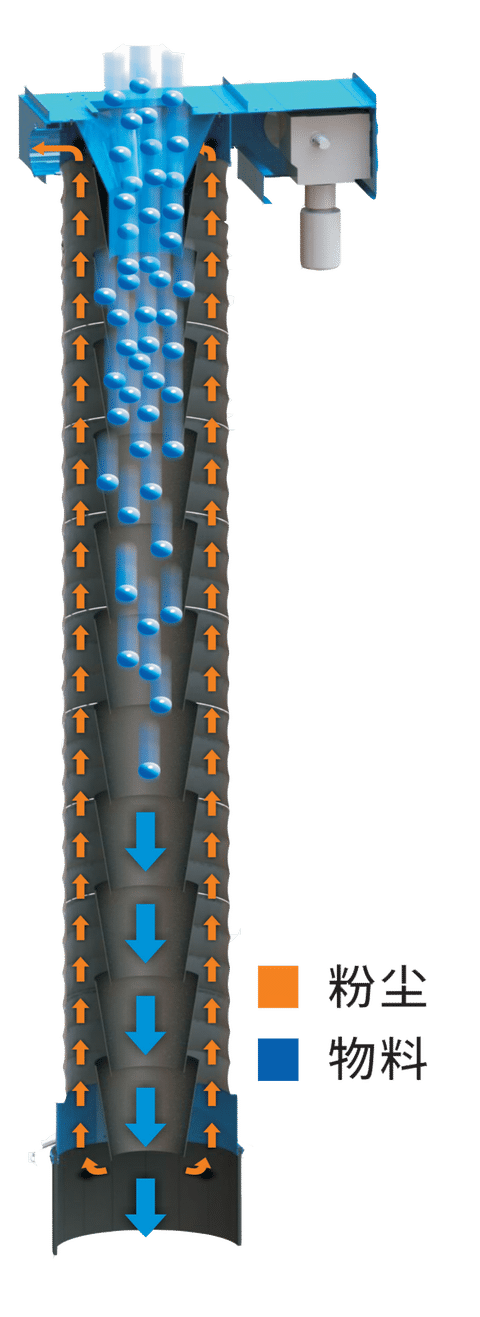

TC系列伸縮溜筒工作原理
TC系列伸縮溜筒有頂部驅動裝置、中心溜筒、鋼絲繩提升系統、防塵除塵護罩、底部防塵裙邊、智能控制系統組成。伸縮溜筒通過頂部框架固定在物料輸送設備的底部，物料通過中心溜筒落在料堆上，隨著物料的堆積，料堆高度的升高，智能控制系統通過鋼絲繩提升系統控制底部防塵裙邊的高度，使其始終與料堆保持一個合適的距離，防止物料沖擊料堆產生的粉塵外溢。
技術參數
| 設備型號 | TC300 | TC400 | TC500 | TC600 | TC800 |
| 理論最大通過量(m3/h) | 560* | 900* | 1500* | 2600* | 4600* |
| 建議最大物料粒徑(mm) | ≤50 | ≤70 | ≤100 | ≤140 | ≤190 |
| 物料入口尺寸【A】(mm) | Φ300 | Φ400 | Φ500 | Φ600 | Φ800 |
| 吸風口尺寸【B*C】(mm) | 200*260 | 200*330 | 200*500 | 200*660 | 200*800 |
| 散裝頭行程(m) | 4～21 | ||||
| 平均提升速度(m/min) | 6.5 | ||||
*上述技術參數為理論參考數據，不同工況不同物料，理論通過量也會不同，請以銷售經理提供的技術方案或技術協議參數為準。
